제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
|---|---|---|---|
| 모델 번호: | C-CCGW 09T304 | 재료: | PCD+Carbide |
| PCD는 등급입니다: | MND10 | 에지형: | 칩 브레이커 |
| 팁: | 1N | 기계가공: | 마감 |
| 강조하다: | 삽입물을 단절시키는 MND10 PCD,삽입물을 단절시키는 C-CCGW09T304 PCD,PCD는 칩 브레이커로 삽입합니다 |
||

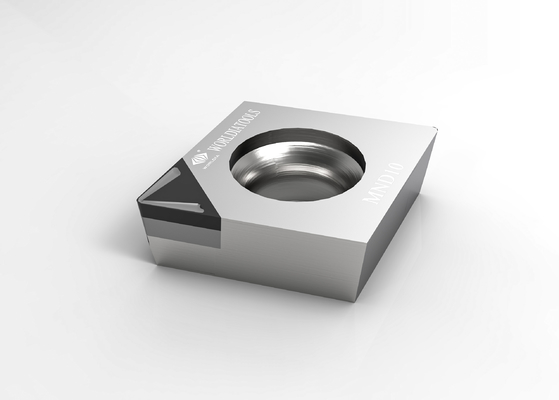

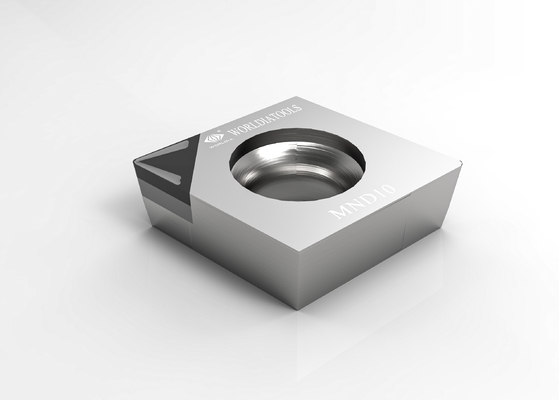

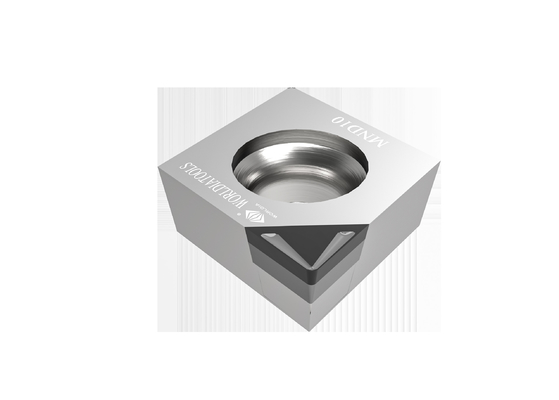

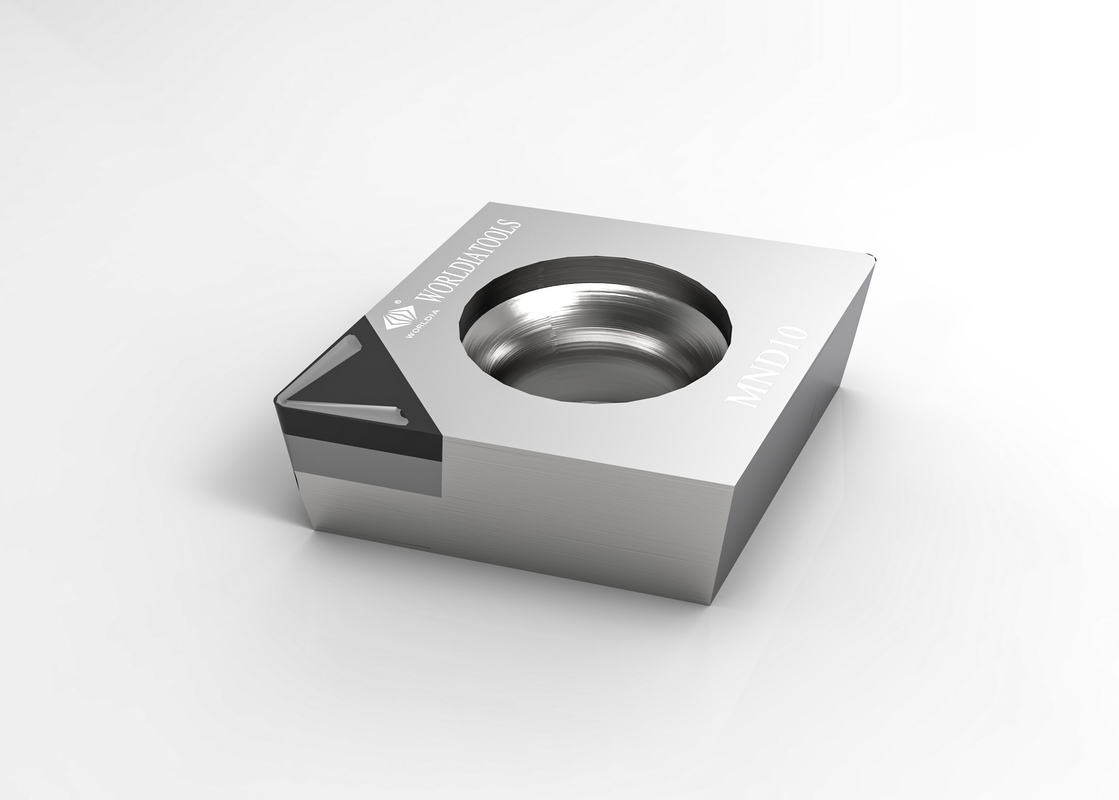

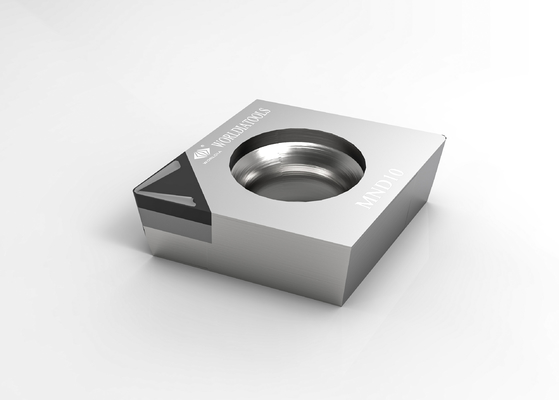

비제일철 재료를 위한 삽입물을 단절시키는 PCD를 돌리는 C-CCGW 09T304 표준 카바이드
기술 :
최고급 표준 계열에 초점을 맞추면서, 마나노바는 월드시아의 서브 브랜드입니다.
마나노바가 최종 사용자들에 대한 더 뷰에 서 있는 개념이라고, 우리는 엄밀하게 PCD와 PCBN 재료를 선택합니다
보편적 절단 효과를 제공합니다.
MANANOVA는 쉬운 선택과 빠른 전달을 특징으로 간주하며, 그것이 빠르고 효율적이어서 공급하려고 합니다
국내이고 외국 손님들이 표준화되고 대중 도구를 위해 그들의 수요를 만족시키기 위한 서비스.
장점 :
월드시아 PCD 삽입물은 높은 견고성, 높은 압축 강도를 위해 구별됩니다,
큰 열전도율과 좋은 마모 방지.
그것은 고속으로 고가공 정확도와 큰 효율성과 함께 작동합니다.
칩브레이커와 PCD 삽입물은 기계가공을 완성함에 있어 우수한 칩 브레이킹을 가지고 있습니다
재료 :
폴리-미소결정 다이아몬드 (PCD) 자르는 소재와 도구는 의미 심장하게 당신의 툴링 비용을 줄일 수 있습니다,
PCD 도구는 알루미늄과 아연과 마그네슘 합금과 같은 비철 금속과 사용에 이상적입니다,
모든 연마재와 더불어 GRP 복합체, 탄소성유강화가소물, 녹색 카바이드와 세라믹.
애플리케이션 :
| MND10 | 알루미늄 합금박판, 기타 등등과 같은 비제일철 재료의 절단에 적용됩니다. |
주요 생산물 :
PCD 삽입물은 알루미늄 합금과 다른 비철성 비철 금속 물질군의 거칠고 다듬질 절삭에 적합합니다.
PCBN은 경화강, 무쇠, 연성 주철과 분말 야금을 위해 7material/ 1 타입, 범용성을 삽입합니다.
장점 :
· 유니버셜
· 쉬운 선택
· 빠른 전달
상술 :
| CCGW | 차원 | 등급 | ||||||
| ANSI는 코드화됩니다 | ISO 코드 | 팁 | IC 밀리미터 |
Ｓ 밀리미터 |
Ｒ 밀리미터 |
Φd 밀리미터 |
르 밀리미터 |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0.4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 6.4 | √ |
권고 :
| 공급율 권고 | ||||||
| 코 반지름(MM) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 공급율 Ｆ (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
