제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
|---|---|---|---|
| 이름: | PCBN 표준 삽입물 | 용법: | 터닝 공구 |
| 재료: | PCBN+Carbide | PCBN은 등급입니다: | MNH10C/20C/30C |
| 모델 번호: | CCGW 060202 | 애플리케이션: | 쇠를 단단하게 하는 고정밀 머싱 |
| 강조하다: | 삽입물,WORLDIA CCGW 삽입물을 돌리는 Inserts,CCGW060202 카바이드를 돌리는 PCBN 카바이드 |
||

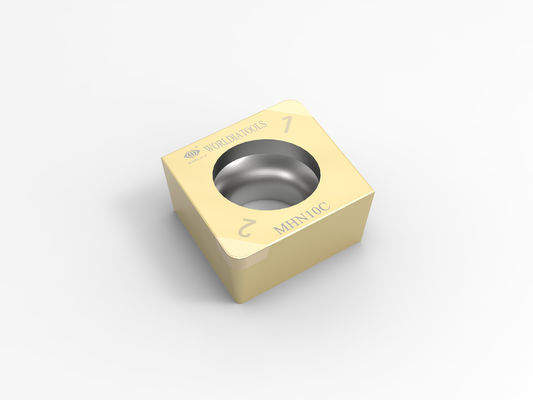

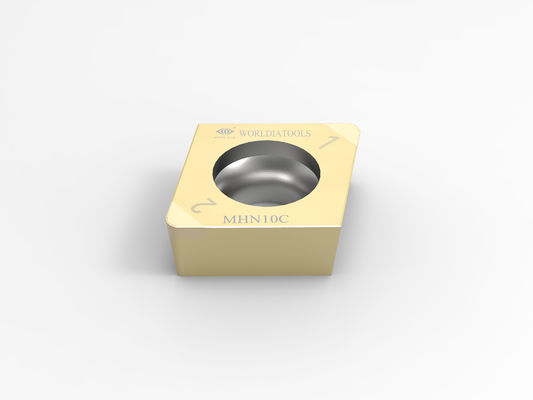

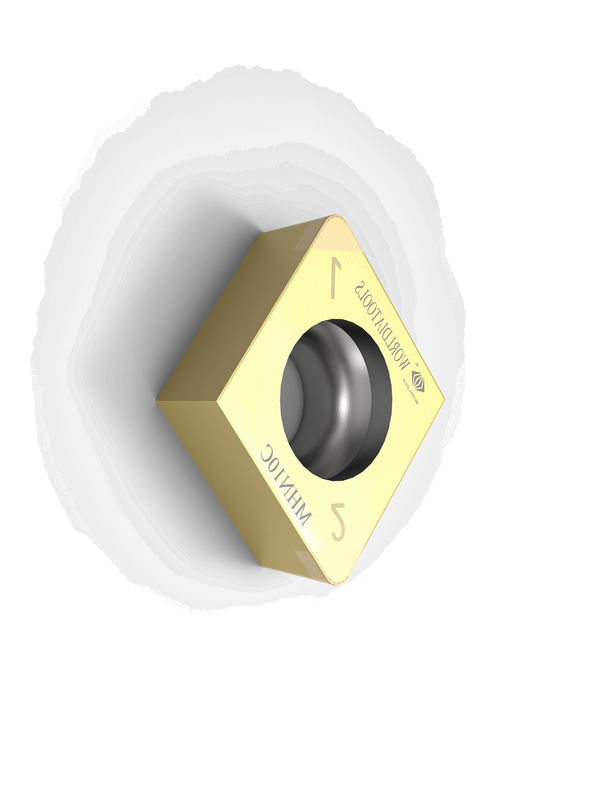

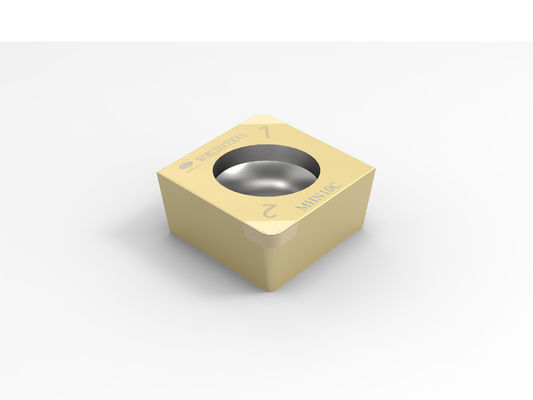

CCGW060202 경화강용 표준 PCBN 카바이드 터닝 PCBN 커팅 인서트
주요 상품:
PCBN 인서트: 7가지 재료 / 1가지 유형, 경화강, 주철, 연성 철 및 분말 야금에 보편적입니다.
CBN 공구는 고경도 강철, 주철, 소결 철 및 분말 야금과 함께 사용하는 데 이상적입니다.
설명:
MHNxxx각종 경화강재의 일반가공에 사용됩니다.
저속에서 고속으로, 연속에서 강한 간헐적으로 처리합니다.
MHN10C는 연속 절단에 적합하며,
MHN20C는 단속 절단에 적합하며,
MNH30C는 중단속 절삭에 적합합니다.
"ManaNova"는 Worldia의 하위 브랜드로 고급 표준 시리즈에 중점을 둡니다.
ManaNova는 최종 사용자의 관점에 서서 PCD 및 PCBN 재료를 엄격하게 선택하는 개념입니다.
보편적인 절단 효과를 제공합니다.
ManaNova의 주요 기능은 쉬운 선택과 빠른 배송입니다.
"쉬운 선택"은 비교표와 용도에 따라 선택하기 쉽습니다.
"빠른 배송"은 카탈로그에 있는 모든 유형의 ManaNova PCD/PCBN 인서트가 재고가 있다는 것입니다.
장점:
· 유니버설
· 쉬운 선택
· 빠른 배달
신청:
| MHN10C | 고경도강 연속절삭에 적용 |
| MHN20C | 고경도강의 중단속절삭에 적용 |
| MHN30C | 고경도강의 중단속절삭에 적용 |
| MKN10 | 회주철 절단에 적용 |
| MKN20 | 연성 철의 절단에 적용 |
| MSN10 | 분말 야금의 절단에 적용 |
| MSN20 | 분말 야금의 절단에 적용 |
사양:
재료 소개 - CBN 재종을 위한 손쉬운 선택
ISO H: 경화강 연속 절단
ISO K: 주철 가벼운 단속 절단
ISO S: 분말 야금 중단속 절삭
| 재료 | ISO H | ISO K | ISO S | ||||
| PCBN 급료 | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| 매끄러운 | 보통의 | 인성 | 주철 | 연성 철 | 분말 야금 | 분말 야금 | |
| Vc | 180(150~250) m/min |
100(50~150) m/min |
80(30~120) m/min |
600(300~800) m/min |
300(150~450) m/min |
300(200~500) m/min |
500(300~800) m/min |
| fn | 0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| 입자 크기 | 1~2음 | 1~2음 | 2~3음 | 2~3음 | 1~2음 | 1~2음 | 2~3음 |
| 노예 | 안면 경련 | 주석 | 암소 | 암소 | TiCN | TiCN | 암소 |
| CCGW | 모양 | 치수 | ||||||
| ANSI 코드 | ISO 코드 | 팁 | IC mm |
에스 mm |
아르 자형 mm |
Φd mm |
르 mm |
|
| 모두 비축 |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0.2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
