제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
|---|---|---|---|
| 재료: | PCBN+Carbide | PCBN은 등급입니다: | MNH10C/20C/30C |
| 모델 번호: | TCGW 090208 | 애플리케이션: | 소경강의 머싱 |
| 색: | 노랑색 | 코팅: | C3 |
| 강조하다: | TCGW090208 PCBN 커팅 인서트,C3 코팅 PCBN 커팅 인서트,경화강용 CBN 인서트 |
||

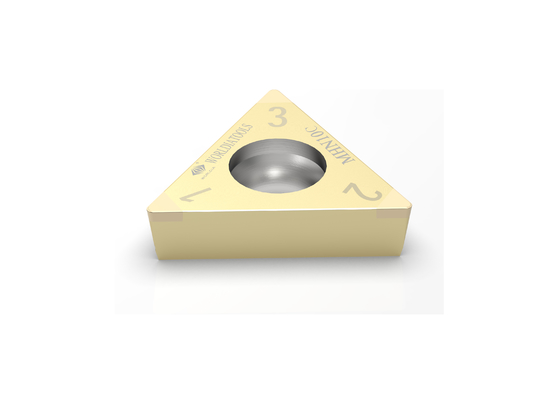

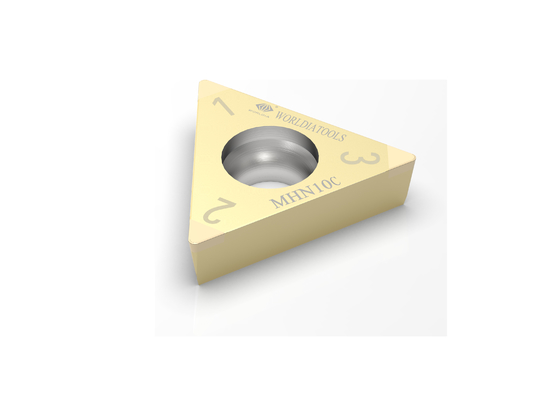

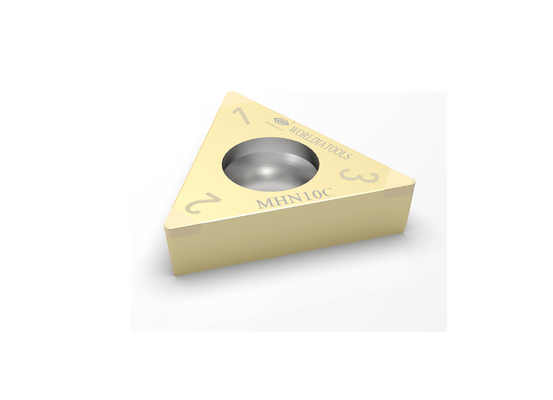

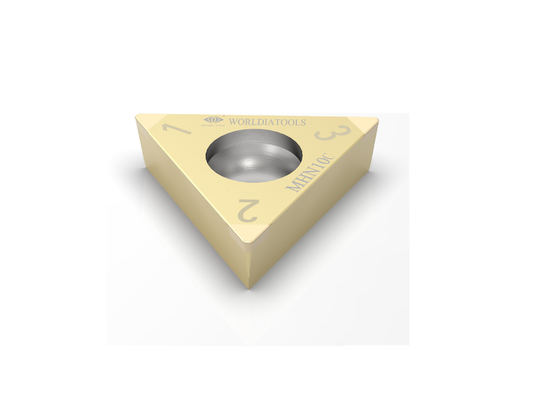

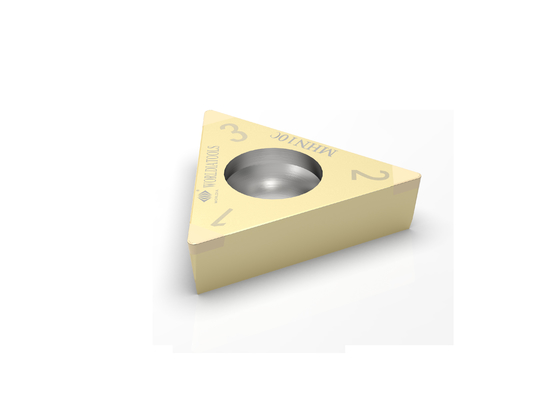

TCGW090208 코팅된 PCBN 카바이드 터닝 인서트 경화강용 CBN 커팅 인서트
설명:
"ManaNova"는 Worldia의 서브 브랜드로 하이엔드 스탠다드 시리즈를 중심으로,
주로 PCD / PCBN 표준 인서트를 홍보합니다.
ManaNova의 주요 기능은 쉬운 선택과 빠른 배송입니다.
"쉬운 선택": 비교표와 용도에 따라 선택하기 쉽습니다.
"빠른 배송": 카탈로그에 있는 모든 유형의 ManaNova PCD 인서트를 사용할 수 있습니다.
주요 상품:
PCBN 인서트는 고경도강, 회주철, 연성철 및 분말 야금 가공에 적합합니다.
"일곱 가지 재료 / 한 유형" 즉, 일곱 가지 재료에 해당하는 각 사양
(MHN10C,MHN20C,MHN30C,MKN10,MKN20,MSN10)은 PCBN 인서트의 특징입니다.
특수코팅된 PCBN 인서트는 고경도강의 중단속절삭에 적합하며 보편적인 성능이 우수합니다.
PCD 인서트(MND10 소재)는 알루미늄 합금 및 기타 비금속 소재의 황삭 및 정삭 가공에 적합합니다.
4가지 인선 유형은 표준, 칩 브레이커, 풀 에지, 풀 페이스입니다.
특히 PCD 칩브레이커 인서트는 가공 중 칩 랩핑 문제를 해결하기 위해 주로 사용되며 우수한 성능을 가지고 있습니다!
장점:
· 유니버설
· 쉬운 선택
· 빠른 배달
신청:
| MHN10C | 고경도강 연속절삭에 적용 |
| MHN20C | 고경도강의 중단속절삭에 적용 |
| MHN30C | 고경도강의 중단속절삭에 적용 |
| MKN10 | 회주철 절단에 적용 |
| MKN20 | 연성 철의 절단에 적용 |
| MSN10 | 분말 야금의 절단에 적용 |
| MSN20 | 분말 야금의 절단에 적용 |
사양:
| 재료 | ISO H | ISO K | ISO S | ||||
| PCBN 급료 | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| 매끄러운 | 보통의 | 인성 | 주철 | 연성 철 | 분말 야금 | 분말 야금 | |
| Vc | 180(150~250) m/min |
100(50~150) m/min |
80(30~120) m/min |
600(300~800) m/min |
300(150~450) m/min |
300(200~500) m/min |
500(300~800) m/min |
| fn | 0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| 입자 크기 | 1~2음 | 1~2음 | 2~3음 | 2~3음 | 1~2음 | 1~2음 | 2~3음 |
| 노예 | 안면 경련 | 주석 | 암소 | 암소 | TiCN | TiCN | 암소 |
| TCGW | 모양 | 치수 | ||||||
| ANSI 코드 | ISO 코드 | 팁 | IC mm |
에스 mm |
아르 자형 mm |
Φd mm |
르 mm |
|
| 모두 비축 |
TCGW 1.81.51 | TCGW 090202 | 3N | 5.56 | 2.38 | 0.4 | 2.8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5.56 | 2.38 | 0.8 | 2.8 | 2.2 | |
| TCGW 21.51 | TCGW 110204 | 3N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| TCGW 21.52 | TCGW 110208 | 3N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6.35 | 3.18 | 0.4 | 2.8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6.35 | 3.18 | 0.8 | 2.8 | 2.2 | |
