제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
|---|---|---|---|
| 이름: | PCBN 표준 삽입물 | PCBN은 등급입니다: | MNH10C/20C/30C |
| 모델 번호: | CCGW09T302 | 색: | 노랑색 |
| 코팅: | C3 | 용법: | 터닝 공구 |
| 재료: | PCBN+Carbide | 애플리케이션: | 쇠를 단단하게 하는 고정밀 머싱 |
| 강조하다: | CCGW09T302 PCBN 절단 삽입장 |
||

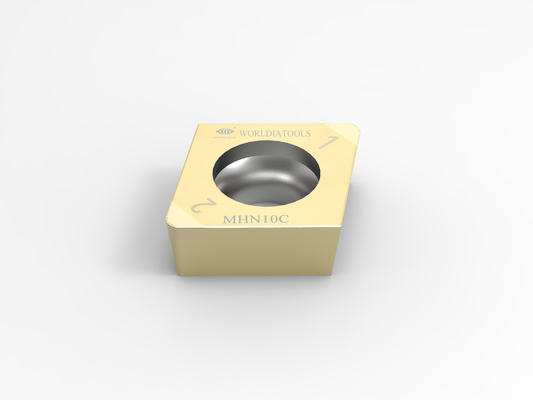

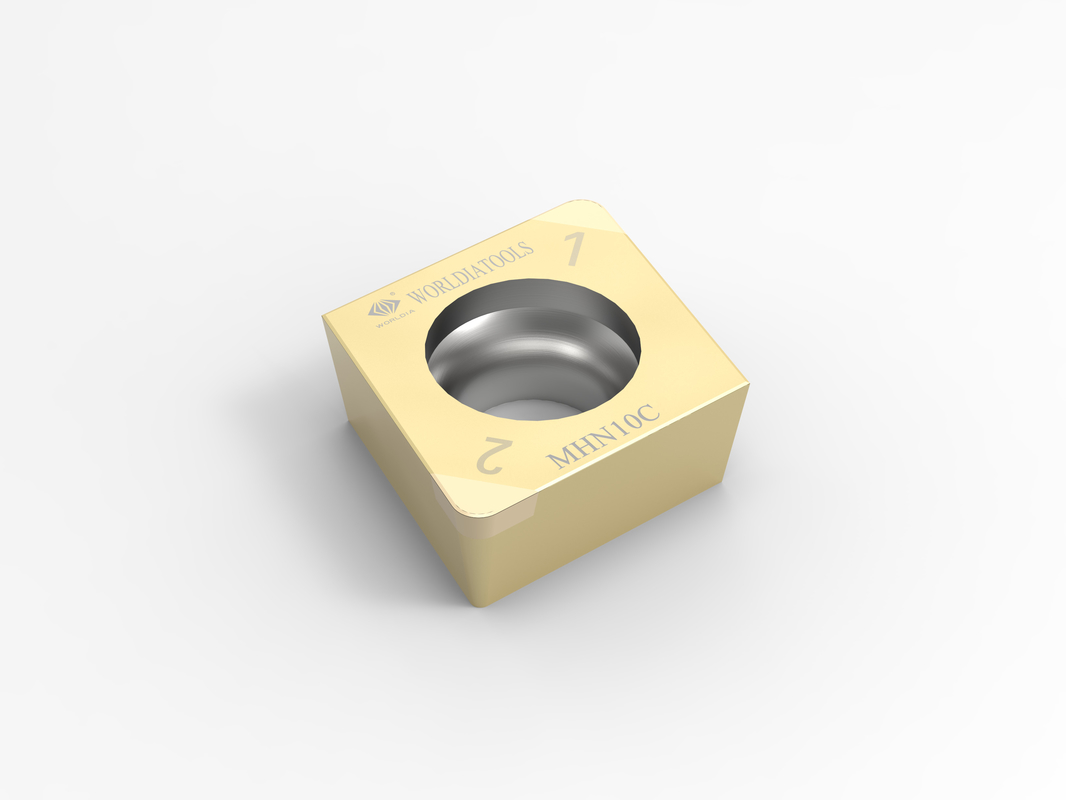

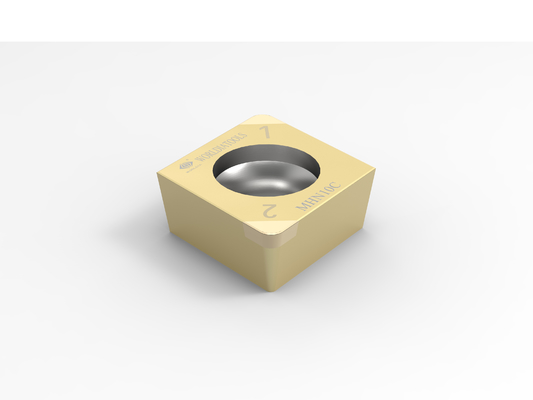

경화강을 위한 CCGW09T302 표준 PCBN 카바이드 전환 PCBN 절단 삽입
월드시아 마나노바 : 쉬운 선택, 빠른 전달!
MANANOVA는 주로 최고급 표준 계열로서 배치되는 WORLDIA의 서브 브랜드입니다
PCD / PCBN 표준 삽입물을 장려하기.
PCBN 삽입물은 경화강, 그레이 캐스트 아이언, 연성 주철과 분말 야금을 기계화하는데 적합합니다.
PCD 삽입물은 알루미늄 합금과 다른 비금속계 소재의 거칠고 다듬질 절삭에 적합합니다.
상술 :
물질 도입 - CBN 등급 동안 쉬운 선택
| 재료 | ISO Ｈ | ISO Ｋ | ISO Ｓ | ||||
| PCBN은 등급입니다 | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| 평면 | 온건주의자 | 어려움 | 무쇠 | 연성 주철 | 분말 야금 | 분말 야금 | |
| Vc | 180(150~250) 분 Ｍ / |
100(50~150) 분 Ｍ / |
80(30~120) 분 Ｍ / |
600(300~800) 분 Ｍ / |
300(150~450) 분 Ｍ / |
300(200~500) 분 Ｍ / |
500(300~800) 분 Ｍ / |
| fn | 0.1(0.03~0.2) 밀리미터 / Ｒ |
0.1(0.03~0.2) 밀리미터 / Ｒ |
0.1(0.03~0.2) 밀리미터 / Ｒ |
0.1(0.03~0.3) 밀리미터 / Ｒ |
0.1(0.03~0.3) 밀리미터 / Ｒ |
0.1(0.03~0.3) 밀리미터 / Ｒ |
0.1(0.03~0.3) 밀리미터 / Ｒ |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| 결정립 크기 | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| 회사채 | TiC | 주석 | Co/W | Co/W | 티씨엔 | 티씨엔 | Co/W |
ISO Ｈ : 경화강 연속 절삭
ISO Ｋ : 무쇠 빛은 잘려 중단했습니다
ISO Ｓ : 분말 야금 무거운 불연속 절삭
| CCGW | 형태 | 차원 | ||||||
| ANSI는 코드화됩니다 | ISO 코드 | 팁 | IC 밀리미터 |
Ｓ 밀리미터 |
Ｒ 밀리미터 |
Φd 밀리미터 |
르 밀리미터 |
|
| 모두 적재됩니다 |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0.2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
애플리케이션 :
| MHN10C | 경화강의 연속 절삭에 적용됩니다 |
| MHN20C | 경화강의 매체 불연속 절삭에 적용됩니다 |
| MHN30C | 경화강의 무거운 불연속 절삭에 적용됩니다 |
| MKN10 | 그레이 캐스트 아이언의 절단에 적용됩니다 |
| MKN20 | 연성 주철의 절단에 적용됩니다 |
| MSN10 | 분말 야금의 절단에 적용됩니다 |
| MSN20 | 분말 야금의 절단에 적용됩니다 |
장점 :
· 유니버셜
· 쉬운 선택
· 빠른 전달
서비스 :
· 온라인 매장 서비스
· 지역 유통업체 지원
· 기술 지원
