| 이름: | FMP-BE 쉘 밀링 커터 - 미세 피치 | 자르는 소재: | PCD / PCBN |
|---|---|---|---|
| 종류: | ISO, 인치 | 내부 냉각제: | 네 |
| 최대 DOC/ Ap (mm): | 11 | 표준 커터 직경(mm): | 40-250 |
| 커터 재료: | 40 - 63: 강철 80 - 250: 알루미늄 + 강철 | 장점: | 재고와 빠른 배송 |
| 강조하다: | ISO 표준 밀링 커터,PCD 도구 밀링 커터,비료화 및 가공 프레싱 커터 |
||
ISO 표준 프레싱 커터 FMP063SA22-BE12-10 기계 도구 PCD 도구 험한 및 어깨 프레싱을 완료
| 사양 | 재고 | D | D1 | D2 | D3 | L | 최대 | Z | 1kg | 최대 RPM | 소재 |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ∙ | 40 | 11 | 6 | 0.36 | 40000 | 철강 |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ∙ | 40 | 11 | 8 | 0.55 | 35100 | 철강 |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ∙ | 40 | 11 | 10 | 0.75 | 30200 | 철강 |
| FMP080SA27-BE12-12 | (040401060007) | 80 | 27 | 50 | ∙ | 50 | 11 | 12 | 0.96 | 27500 | 강철+아우미늄 |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ∙ | 50 | 11 | 16 | 1.45 | 23800 | 강철+아우미늄 |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ∙ | 63 | 11 | 20 | 2.40 | 19100 | 강철+아우미늄 |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | 강철+아우미늄 |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | 강철+아우미늄 |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | 강철+아우미늄 |
| 부품으로 조립되어 제공되는 절단기, 그러나 삽입 장치 없이, 25000 RPM 단위에서 G2.5에 동적으로 균형 잡힌: mm | |||||||||||
|

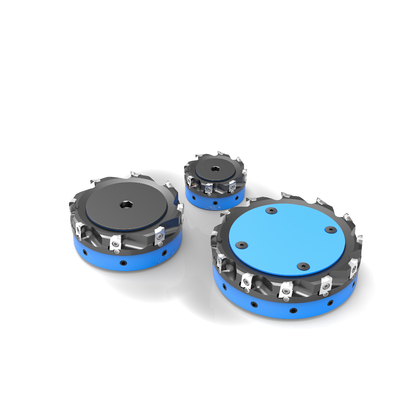

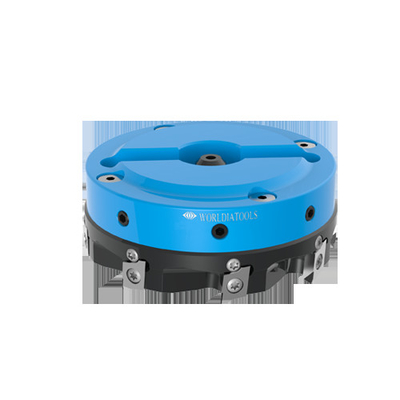

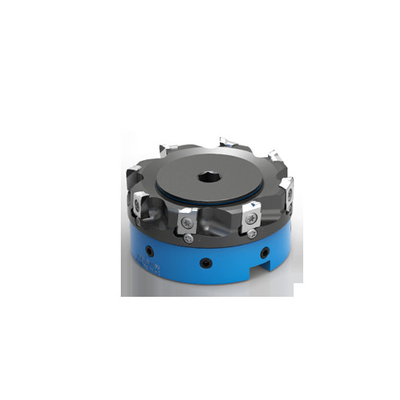

월디아 FMP-BE 프레싱 커터고밀도 스핀들 을 가진 작은 크기의 가공 센터 에서도 가벼운 금속 을 고속 가공 하기 위해 개발 되었습니다.낮은 무게에 대한 요구 사항, 낮은 관성, 그리고 높은 스핀드 가속, 높은 강도, 그리고 마모 저항을 동시에 허용하기 위해 정확한 균형.지름 80 ~ 160mm의 절단기는 동일한 어댑터에 장착 할 수 있습니다.예를 들어 BT30 어댑터를 장착한 직경 160mm 절단기의 무게는 3kg를 초과하지 않습니다.
|
|
1알루미늄 합금/강철 비메탈 디자인 - 체중 감량에 알 센터 몸 - 고강성 및 마모 저항을위한 단단한 철강 반지, 따라서 알루미늄 인체로 된 절단기와 비교하여 절단기의 수명이 길어집니다. 2. 고 정밀 삽입 주머니 좌석 삽입 조정없이 0,02mm 축적 배열을 유지 3표준으로 각 주머니는 또한 0.1mm 범위 내에서 축적 배열에 조정 될 수 있습니다. 4. BEHW 삽입은 다양한 재료, 리드 각도, 와이퍼와 각 디자인에서 얼굴과 어깨 밀링 거친 및 마무리에서 다양한 응용 프로그램에 사용할 수 있습니다 5- 절단 가장자리를 보호 하 고 중첩 또는 retipped 삽입물의 사용을 간소화 하기 위해 삽입 위치 표면과 절단 가장자리의 분리 62 절단 가장자리와 재발 / 재발 서비스와 함께 삽입 7. 커터 몸의 내부 냉각 액체 |
|
| PCD 톱으로 만든 다양한 각도, 와이퍼 및 각 반지름의 프레싱 삽입기, 더 높은 절단 깊이를 가진 얼굴 및 어깨 프레싱 응용 프로그램 및 Si 함량이 < 10% | |
| 크기 | ||
| L (mm) | B (mm) | S (mm) |
| 12.2 | 9.525 | 4.76 |
| 종류 | 커터 지름 | 사양 | 최첨단 기술 | 크기 | N | |||||||||
| 25 ~ 40 | 40 | 잘라내는 팁 | BS (mm) | Ap Max (mm) | Kr (°) | Re (mm) | PD10E | |||||||
| 표준 75° | BEHW1204EZFR1 C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | HS03050 | ||||||
| V | BEHWI 204EZFR1B C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | H503615 | ||||||
| V! | BEHW1204EZFR2 C03CB05 | F | 2 | 1 | 4 | 75 | 一一 | HS03665 | ||||||
| 와이퍼 75° | V | BEHW1204EZFR-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC03020 | |||||
| v | BEHW1204EZFR1B-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC07955 | ||||||
| V | BEHW1204EZFR2-WG C03CB05 | F | 2 | 4 | 4 | 75 | 一 | HS05456 | ||||||
| 코머 75° | V | BEHW1204EZFR1-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HS01342 | |||||
| v | BEHW1204EZFR1B-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HC03861 | ||||||
| V | BEHW1204EZFR2-PT R04CB05 |
F | 2 | 一 | 4 | 75 | 0.4 | HC01106 | ||||||
| 유니버설 90° | V | BEHW1204PZFR1-UW R04CB05 | F | 1 | 1.5 | 4 | 90 | 0.4 | HC02033 | |||||
| V | BEHW1204PZFL1-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | 오 | ||||||
| BEHW1204PZFR1B-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | HS03185 | |||||||
| V | BEHW1204PZFR2-UW R04CB05 |
F | 2 | 1.5 | 4 | 90 | 0.4 | HS03630 | ||||||
| 전체 길이 90° 난 |
BEHW1204PZFR1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HS01810 | ||||||
| V | BEHW1204PZFL1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | 오 | ||||||
| v | BEHW1204PZFR1B R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HC03161 | ||||||
| 재고 코드 | 배달 시간 | |
| 양산중인 MANANOVA | 최대 1주 | |
| 오 | 반기준, 주문제조 | 약 5주 |
| C | 주문형, 주문형 | 약 8주 |
|
작업 부품: 통합 열 밸브 스핀들: 단 스핀들 최대 속도: 16000RPM 어댑터: BT40 표면 마감: Ra0.8 |
|
작업 부품: 배터리 부리 스핀들: 단 스핀들 최대 속도: 16000RPM 어댑터: HSK63A |
|
작업 부품: 실린더 블록 재료: 알루미늄 합금 + 회색 철 최대 속도:12000RPM 어댑터: HSK63 처리 방식: 표면 밀링 처리 시간:1 |
|
작업 부품: 실린더 블록 재료: HT280 어댑터: HSK100 강도: HB200-275 가공: 바닥 표면 가공형: 밀링 처리 시간:1 표면 마감: Ra32 |
| 기술 컨설팅 및 사용자 지정 도구 설계 | 귀하의 요구 사항을 신중하게 연구 한 후, 우리의 엔지니어는 가장 효율적인 제안 절단 과정과 도구. 필요하다면, 당신의 필요에 정확히 도구를 설계. |
| 도구 조립 및 설정 | 요청 하려면, 우리는 삽입기와 함께 절단기를 조립하고 배달 전에 조정 |
| 다시 입력하고 다시 입력하는 것을 삽입합니다 | 우리는 매력적인 조건에 같은 삽입 크기의 하위 접착을 다시 팁을 제공합니다 |
