| 특징: | 중국에서 첫번째 PCD 칩 브레이커 도구 제작자 | 재료: | 다결정질 다이아몬드(PCD) |
|---|---|---|---|
| 상술: | TC 타입 | 애플리케이션: | 높은 표면가공도 알루미늄 합금박판에 적합합니다 |
| 기계가공: | 마감 | 서비스: | ODM / OEM |

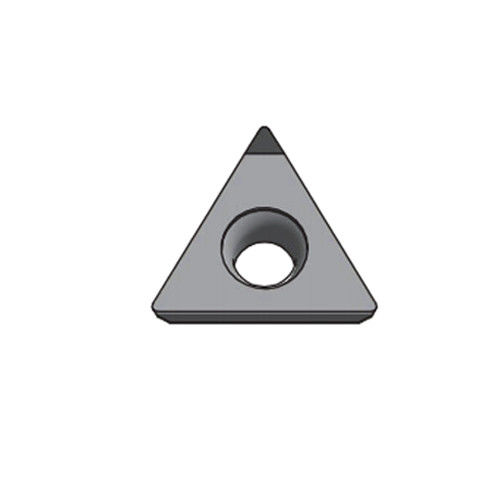

| 강조하다: | 트라이앵글 다결정질의 다이아몬드 삽입물,뛰어난 견고성 다결정질의 다이아몬드 삽입물,뛰어난 견고성 삽입물 피크드 |
||

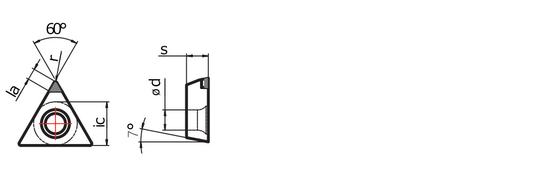

| 등급 | ic | φd | Ｓ | Ｒ | 라 | ||||||
| ISO 고유 번호 | ANSI 고유 번호 | 팁 형상 | PD01E | PD10E | PD32E | CVDD | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 |
| TCGW080202-1N P00P07 | TCGW(1.5)(1.5)(0.5)-1N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0.2 | 2.5 | |
| TCGW080204-1N P00P07 | TCGW(1.5)(1.5)1-1N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0.4 | 2.5 | |
| TCGW080202-1N P00P07 | TCGW(1.5)(1.5)(0.5)-1N P00P07 | SLCBC125S | ● | 4.76 | 2.4 | 2.38 | 0.2 | 2.5 | |||
| TCGW080204-1N P00P07 | TCGW(1.5)(1.5)1-1N P00P07 | SLCBC125S | ● | 4.76 | 2.4 | 2.38 | 0.4 | 2.5 | |||
| TCGW080202-3N P00P07 | TCGW(1.5)(1.5)(0.5)-3N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0.2 | 2.5 | |
| TCGW080204-3N P00P07 | TCGW(1.5)(1.5)1-3N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0.4 | 2.5 | |
| TCGW110302-1N P00P07 | TCGW22(0.5)-1N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0.2 | 2.5 | |
| TCGW110304-1N P00P07 | TCGW22 1-1N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0.4 | 2.5 | |
| TCGW110302-1N P00P07 | TCGW22(0.5)-1N P00P07 | SLCBC125S | ● | 6.35 | 2.8 | 3.18 | 0.2 | 2.5 | |||
| TCGW110304-1N P00P07 | TCGW22 1-1N P00P07 | SLCBC125S | ● | 6.35 | 2.8 | 3.18 | 0.4 | 2.5 | |||
| TCGW110302-3N P00P07 | TCGW22(0.5)-3N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0.2 | 2.5 | |
| TCGW110304-3N P00P07 | TCGW22 1-3N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0.4 | 2.5 | |
| TCGW160402-1N P00P07 | TCGW33(0.5)-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.2 | 2.5 | |
| TCGW160404-1N P00P07 | TCGW33 1-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.4 | 2.5 | |
| TCGW160408-1N P00P07 | TCGW33 2-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.8 | 2.5 | |
| TCGW160402-1N P00P07 | TCGW33(0.5)-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0.2 | 2.5 | |||
| TCGW160404-1N P00P07 | TCGW33 1-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0.4 | 2.5 | |||
| TCGW160408-1N P00P07 | TCGW33 2-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0.8 | 2.5 | |||
| TCGW160402-3N P00P07 | TCGW33(0.5)-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.2 | 2.5 | |
| TCGW160404-3N P00P07 | TCGW33 1-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.4 | 2.5 | |
| TCGW160408-3N P00P07 | TCGW33 2-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0.8 | 2.5 |
|
PCD 도구는 고실리콘 알루미늄, 금속 기질 복합체 (MMC)와 같은 비제일철 재료로 제한됩니다, 그리고 탄소 섬유 강화 플라스틱 (탄소 섬유 강화 플라스틱). |

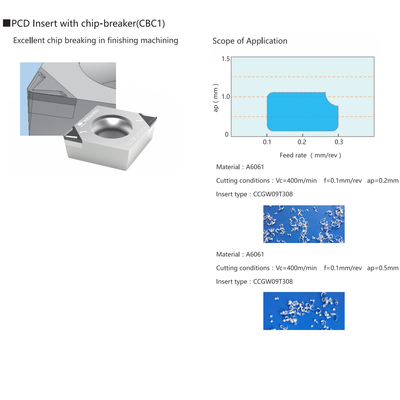

PCD 칩브레이커 삽입물의 기능과 특징
1. 알루미늄 또는 다른 작업물 재료를 돌릴 때 새둥지 칩을 제거하세요 ;
2. 우수한 칩 제어는 동일 칩 포켓 형태로 다듬질 절삭과 일반적 기계가공에 이용할 수 있습니다 ;
PCD 칩브레이커 삽입물은 절단 팁에 쓸 프리미엄 PCD 재료와 기판을 위한 고급 품질 텅스텐 카바이드를 사용합니다.
