제품 상세 정보:
|
| 모델 번호: | TPGW 160402 | 타입: | 표준 |
|---|---|---|---|
| 코팅: | 도금되지 않습니다 | 제품 브랜드: | WORLDIA |
| 제품군: | 마나노바 | 재료: | PCD+Carbide |
| PCD는 등급입니다: | MND10 | 애플리케이션: | 비제일철 재료의 기계가공의고 정밀도 |
| 강조하다: | 삽입물을 단절시키는 폴리 결정질 다이아몬드 PCD,삽입물을 단절시키는 TPGW PCD,피크드 카바이드는 스테인레스 강을 위해 삽입합니다 |
||

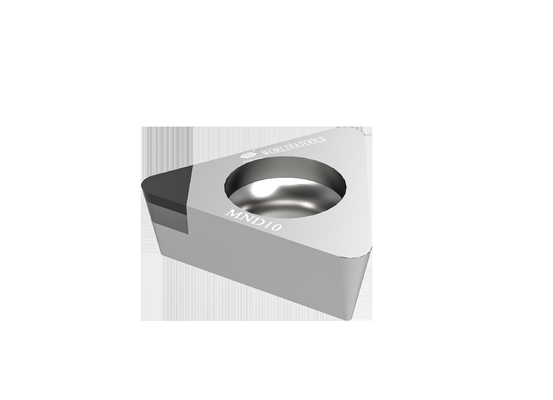

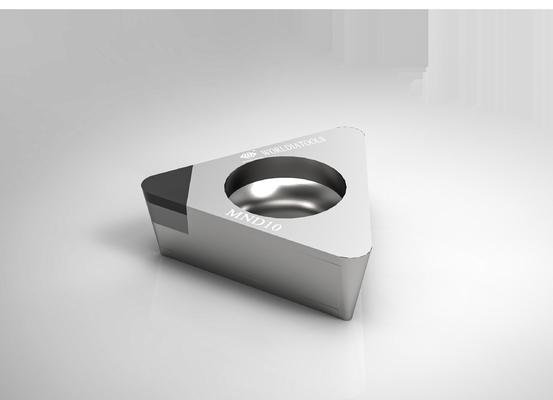

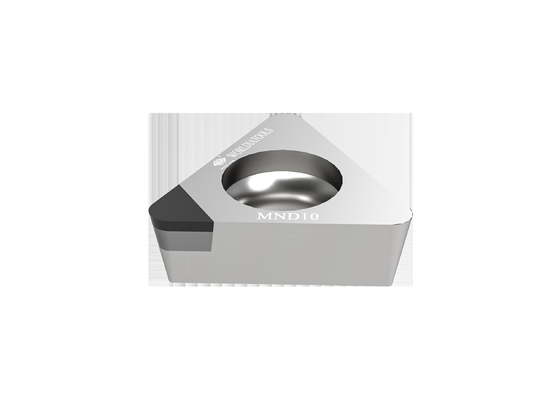

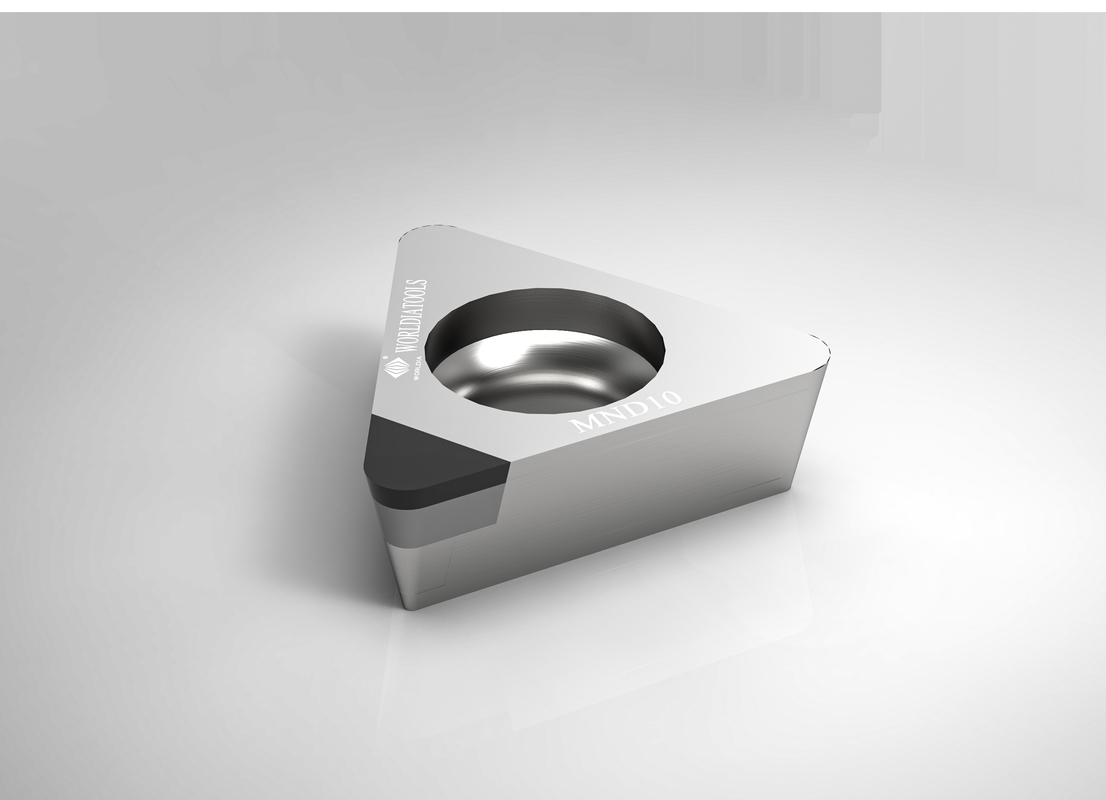

비제일철 재료를 위한 삽입물 PCD 절단 삽입을 돌리는 TPGW 160402 표준 카바이드
WORLDIA
고품질 제품과 전문적 기술 지원으로, 우리는 상부를 서비스하는 것을 영광으로 생각합니다
자동차, 신 에너지, 풍력, 공학 기계 산업, 등에서 제조들.
기술 :
최고급 표준 계열에 초점을 맞추면서, 마나노바는 월드시아의 서브 브랜드입니다.
마나노바가 최종 사용자들에 대한 더 뷰에 서 있는 개념이라고, 우리는 엄밀하게 선택합니다
보편적 절단 효과를 제공하기 위한 PCD와 PCBN 물질.
마나노바의 핵심적 특징은 쉬운 선택과 빠른 전달입니다.
쉬운 선택은 비교 테이블과 애플리케이션에 따라 선택하기 쉽습니다.
빠른 전달은 카탈로그에서 모든 마나노바 PCD 삽입물이 주식에 이용할 수 있다는 것 입니다.
제거하는 불가항력, 당신은 4-5 일 속에 들어갈 수 있습니다.
재료 :
폴리-미소결정 다이아몬드 (PCD)
1. 의미 심장하게 당신의 툴링 비용을 줄이세요
2. 비철 금속 기계가공을 위해
다결정질 입방 붕소 질화물(CBN)
1. 우수한 열간 경도로
2. 좋은 어려움과 열 충격 저항.
3. 경화강, 주철류, 기계화하는 분말 야금 부품과 더불어 규화 철을 위해
주요 생산물 :
PCBN 삽입물은 경화강, 그레이 캐스트 아이언, 연성 주철과 분말 야금을 기계화하는데 적합합니다.
월드시아 마나노바 시리즈는 경화강의 처리를 위해 7개의 고품질 CBN 등급을 커버합니다,
캐스트는 다림질하고, 야금학을 가루로 만듭니다, 이용 가능한 등급이 MHN10C, MHN20C, MHN30C입니다,
MKN10, MKN20, MSN10, MSN20.
PCD 삽입물 (MND10 재료는) 알루미늄 합금과 다른 비금속계 소재의 거칠고 다듬질 절삭에 적합합니다.
PCD 삽입물 : 안정적, 보편적, 고능률 절단 효과를 제공하기.
4 에지형은 표준이고, 칩 브레이커와 완전장과 전체적인 표면입니다.
장점 :
·High 품질
·Low 비용
·Factory 직접적인 공급
애플리케이션 :
| MND10 | 알루미늄 합금박판, 기타 등등과 같은 비제일철 재료의 절단에 적합합니다. |
| PCD 도구는 고실리콘 알루미늄과 같은 비제일철 재료와 금속 기질 복합체 (MMC)와 탄소성유강화가소물 (탄소 섬유 강화 플라스틱)로 제한됩니다. 쇄도 냉각제와 PCD는 또한 티타늄 초연삭 애플리케이션에서 사용될 수 있습니다. |
|
| ·Aluminum과 알루미늄 합금박판 | |
| ·Copper와 놋쇠와 청동계 합금 | |
| ·Zinc와 마그네슘 합금 | |
| ·Carbon 섬유 | |
| ·Epoxy 수지 | |
| ·Plastics | |
| ·Fiberglass 복합체 | |
| ·Graphite 복합체 |
상술 :
| 각 | 차원 | 등급 | ||||||
| ANSI는 코드화됩니다 | ISO 코드 | 팁 | IC 밀리미터 |
Ｓ 밀리미터 |
Ｒ 밀리미터 |
Φd 밀리미터 |
르 밀리미터 |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| 공급율 권고 | ||||||
| 코 반지름(MM) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 공급율 Ｆ (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
