제품 상세 정보:
|
| 모델 번호: | TPGW 110304 | 타입: | 터닝 공구 |
|---|---|---|---|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
| 이름: | PCD 표준 삽입물 | 재료: | PCD+Carbide |
| PCD는 등급입니다: | MND10 | 애플리케이션: | 비제일철 재료의 기계가공의고 정밀도 |
| 강조하다: | 삽입물을 단절시키는 TPGW PCD,삽입물을 단절시키는 WORLDIA PCD,TPGW는 CNC (컴퓨터에 의한 수치제어) 기계를 위해 삽입합니다 |
||

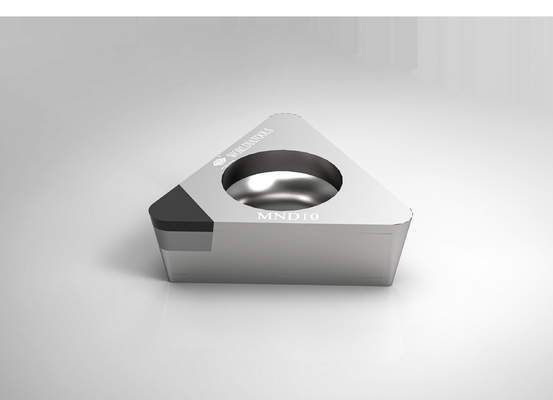

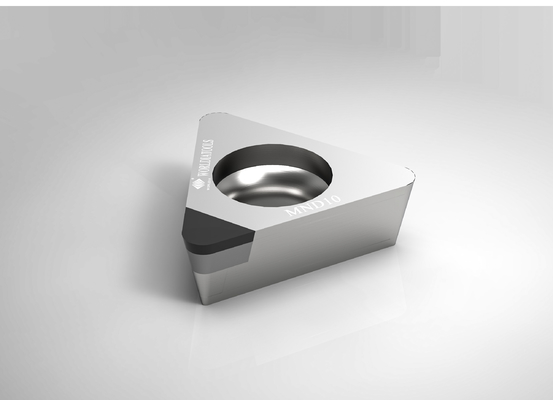

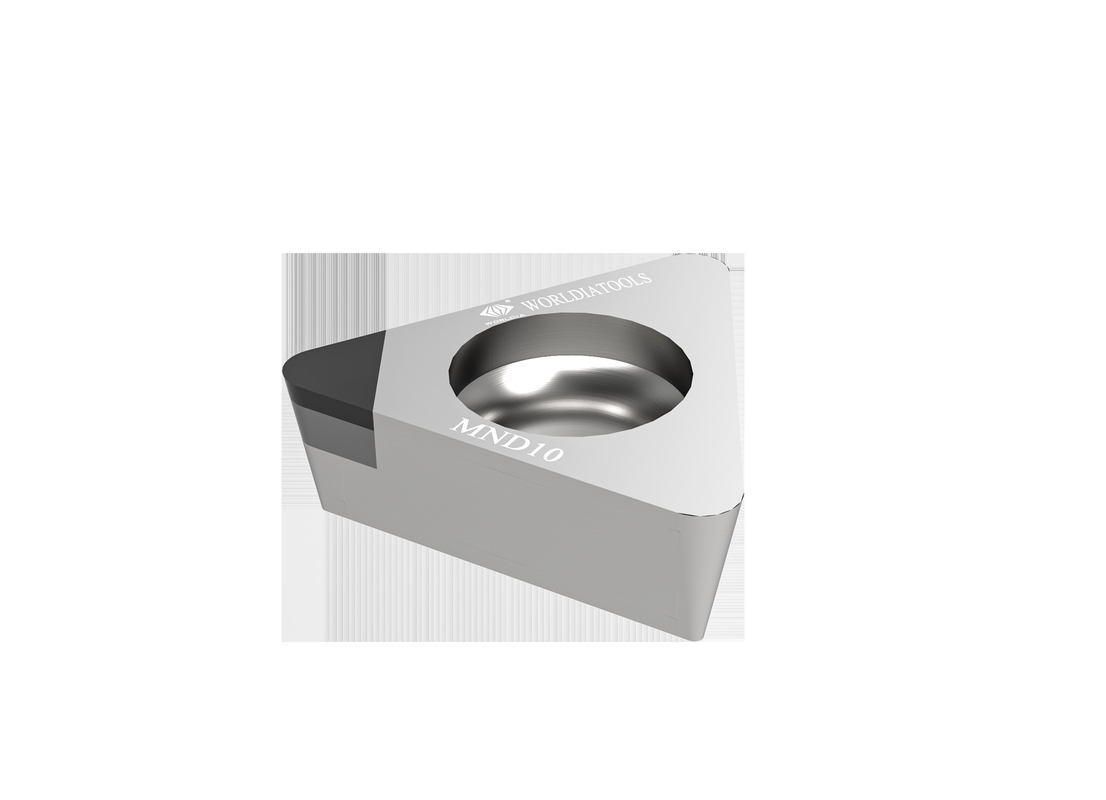

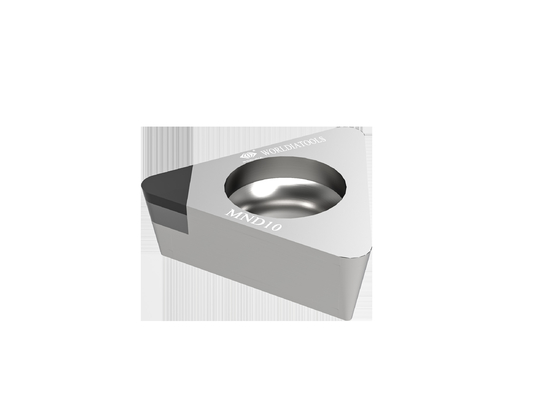

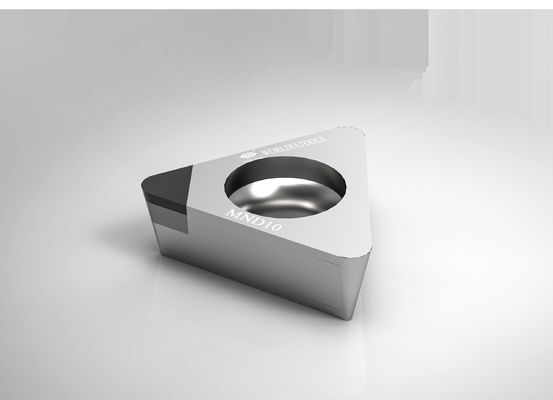

비제일철 재료를 위한 삽입물 PCD 절단 삽입을 돌리는 TPGW 110304 표준 카바이드
WORLDIA
WORLDIA는 표준 최고 하드 절단 도구의 제작에 특별한 주의를 기울입니다.
그리고 우리는 설계하고 제조하는 것에 엄청난 양의 기술 혁신을 만들었습니다
PCBN / PCD / CVD 삽입물과 관련 상품.
기술 :
마나노바, 월드시아의 서브 브랜드는 최고급 표준 계열로서 배치됩니다.
목표로서의 고객들의 필요를 충족시켜 주기 위해, 우리는 범용성을 제공하기 위해 엄밀하게 PCD / PCBN 재료를 선택합니다,
안정적과 효율적 절단 효과.
마나노바의 핵심적 특징은 쉬운 선택과 빠른 전달입니다.
쉬운 선택은 비교 테이블과 애플리케이션에 따라 선택하기 쉽습니다.
빠른 전달은 카탈로그에서 모든 마나노바 PCD 삽입물이 주식에 이용할 수 있다는 것 입니다.
제거하는 불가항력, 당신은 4-5 일 속에 들어갈 수 있습니다.
재료 :
폴리-미소결정 다이아몬드 (PCD)
1. 의미 심장하게 당신의 툴링 비용을 줄이세요
2. 비철 금속 기계가공을 위해
다결정질 입방 붕소 질화물(CBN)
1. 우수한 열간 경도로
2. 좋은 어려움과 열 충격 저항.
3. 경화강, 주철류, 기계화하는 분말 야금 부품과 더불어 규화 철을 위해
주요 생산물 :
PCBN 삽입물 : 7 materials/ 1 타입, 경화강, 무쇠, 연성 주철과 분말 야금을 위한 범용성
.
PCD 삽입물 : 안정적, 보편적, 고능률 절단 효과를 제공하기.
장점 :
·High 품질
·Low 비용
·Factory 직접적인 공급
애플리케이션 :
| MND10 | 알루미늄 합금박판, 기타 등등과 같은 비제일철 재료의 절단에 적합합니다. |
| PCD 도구는 고실리콘 알루미늄과 같은 비제일철 재료와 금속 기질 복합체 (MMC)와 탄소성유강화가소물 (탄소 섬유 강화 플라스틱)로 제한됩니다. 쇄도 냉각제와 PCD는 또한 티타늄 초연삭 애플리케이션에서 사용될 수 있습니다. |
|
| ·Aluminum과 알루미늄 합금박판 | |
| ·Copper와 놋쇠와 청동계 합금 | |
| ·Zinc와 마그네슘 합금 | |
| ·Carbon 섬유 | |
| ·Epoxy 수지 | |
| ·Plastics | |
| ·Fiberglass 복합체 | |
| ·Graphite 복합체 |
상술 :
| 각 | 차원 | 등급 | ||||||
| ANSI는 코드화됩니다 | ISO 코드 | 팁 | IC 밀리미터 |
Ｓ 밀리미터 |
Ｒ 밀리미터 |
Φd 밀리미터 |
르 밀리미터 |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| 공급율 권고 | ||||||
| 코 반지름(MM) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 공급율 Ｆ (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
