제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 제품군: | 마나노바 |
|---|---|---|---|
| 모델 번호: | TCGW 090204 | 용법: | 터닝 공구 |
| 재료: | PCD+Carbide | PCD는 등급입니다: | MND10 |
| 코팅: | 도금되지 않습니다 | 애플리케이션: | 비제일철 재료의 기계가공 |
| 강조하다: | 삽입물을 단절시키는 MND10 PCD 카바이드,삽입물을 단절시키는 TCGW 카바이드,TCGW 카바이드는 스테인레스 강을 위해 삽입합니다 |
||

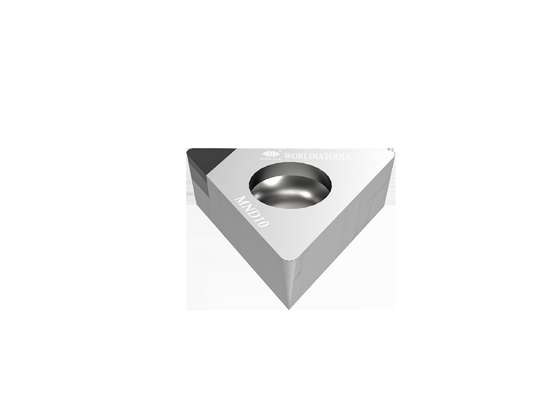

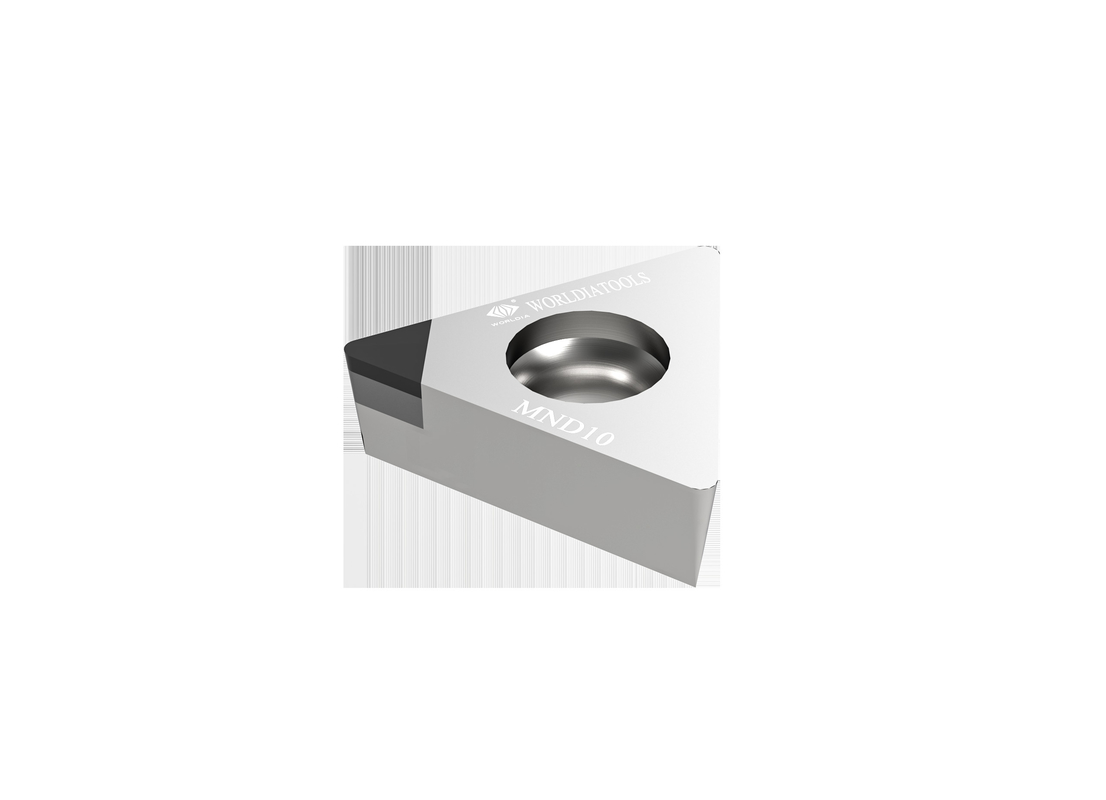

TCGW090204 표준 초경 터닝 인서트 비철 재료용 PCD 커팅 인서트
설명:
"ManaNova"는 Worldia의 하위 브랜드로 고급 표준 시리즈에 중점을 둡니다.
고객의 요구를 목표로 하기 위해 PCD/PCBN 소재를 엄격하게 선택하여 범용,
안정적이고 효율적인 절단 효과.
손쉬운 선택과 빠른 배송이 특징마나노바.
MANANOVA는 "쉬운 선택과 빠른 배송"을 기능으로 채택하여 빠르고
국내외 고객의 표준화된 요구에 부응하는 효율적인 서비스
보편화된 도구.
주요 상품:
첨단 가공기로 PCD Tools를 제조하고 제품 품질을 관리합니다.
처음부터 PCD 도구를 높은 정확도와 일관성으로 좋은 품질로 유지합니다.
PCD 인서트는 알루미늄 합금 및 기타 비금속 재료의 황삭 및 정삭 가공에 적합합니다.
업계 최고의 5축 절단기와 자체 설계된 진공으로 CBN 공구를 제조합니다.
높은 정확도와 용접 강도로 CBN 공구를 유지하는 브레이징로.
PCBN 인서트는 고경도강, 회주철, 연성철 및 분말 야금 가공에 적합합니다.
장점:
·고품질
·저비용
·공장직송
신청:
| MND10 | 알루미늄 합금 등과 같은 비철 재료의 절단에 적용됩니다. |
| PCD 도구는 고실리콘 알루미늄, 금속 매트릭스 복합재(MMC) 및 탄소 섬유 강화 플라스틱(CFRP)과 같은 비철 재료로 제한됩니다. 홍수 냉각수가 있는 PCD는 티타늄 초정삭 작업에도 사용할 수 있습니다. |
|
| ·알루미늄 및 알루미늄 합금 | |
| ·구리, 황동 및 청동 합금 | |
| ·아연 및 마그네슘 합금 | |
| ·탄소 섬유 | |
| ·에폭시 수지 | |
| ·플라스틱 | |
| ·유리섬유 합성물 | |
| ·흑연 합성물 |
사양:
| 각도 | 치수 | 등급 | ||||||
| ANSI 코드 | ISO 코드 | 팁 | IC mm |
에스 mm |
아르 자형 mm |
Φd mm |
르 mm |
국방부 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 이송 속도 권장 사항 | ||||||
| 노즈 반경(mm) | 라음 | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 이송 속도 f(mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
