제품 상세 정보:
|
| 제품 브랜드: | WORLDIA | 모델 번호: | TCGW 110308 |
|---|---|---|---|
| 타입: | 터닝 공구 | 코팅: | 도금되지 않습니다 |
| 제품군: | 마나노바 | 재료: | PCD+Carbide |
| PCD는 등급입니다: | MND10 | 애플리케이션: | 비제일철 재료의 기계가공의고 정밀도 |
| 강조하다: | TCGW 카바이드 PCD 회전하는 삽입물,TCGW 16T308 PCD 회전하는 삽입물,OEM 도금되지 않은 PCD 절단 삽입 |
||

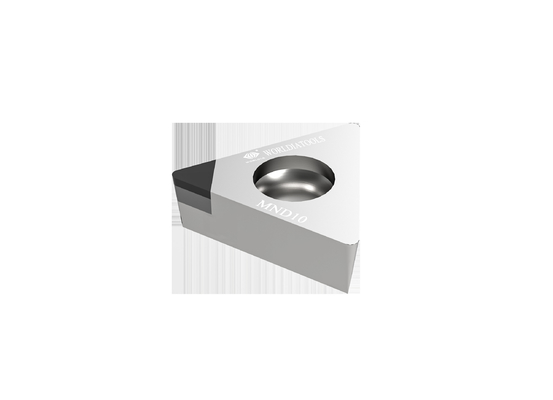

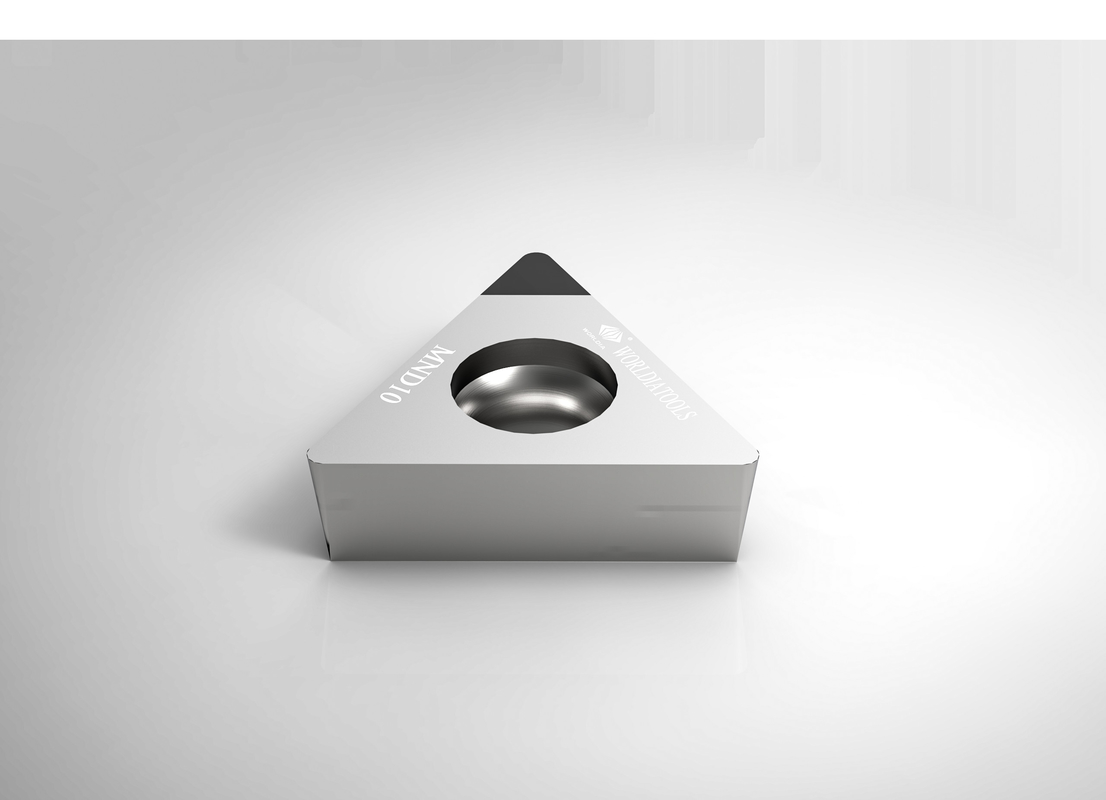

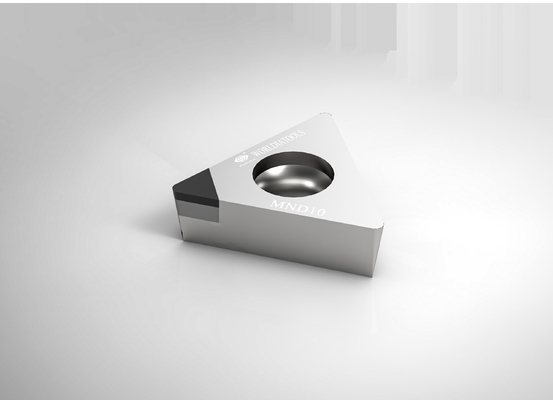

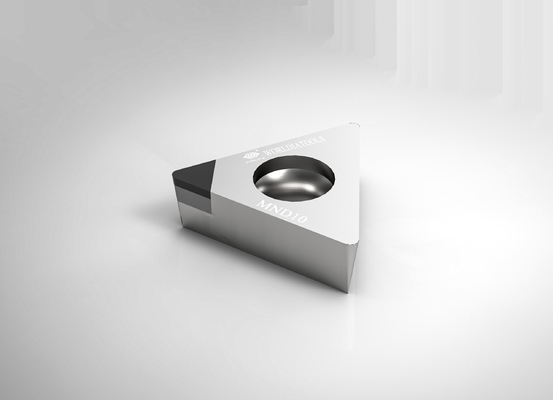

TCGW 16T308비철 소재용 표준 초경 터닝 인서트 PCD 커팅 인서트
WORLDIA는 표준 초경삭공구 제작에 특별한 주의를 기울입니다.
그리고 우리는 설계 및 제조 분야에서 엄청난 양의 기술 혁신을 이루었습니다.
PCBN/PCD/CVD 인서트 및 관련 제품.
설명:
"ManaNova"는 Worldia의 하위 브랜드로 고급 표준 시리즈에 중점을 둡니다.
ManaNova는 최종 사용자의 관점에 서서 엄격하게 선택하는 개념입니다.
범용 절단 효과를 제공하는 PCD 및 PCBN 재료.
ManaNova의 중요한 특징은 쉬운 선택과 빠른 배송입니다.
재료:
다결정 다이아몬드(PCD)
1. 툴링 비용을 크게 줄입니다.
2. 비철금속 가공용
다결정 입방정 질화붕소(CBN)
1. 우수한 고온경도
2.좋은 인성과 열 충격 저항.
3. 강화 강철, 주철, 소결 철 및 분말 야금 부품 가공용
주요 상품:
PCBN 인서트는 고경도강, 회주철, 연성철 및 분말 야금 가공에 적합합니다.
특수 코팅된 PCBN 인서트는 고경도강의 중단속 절삭에 적합합니다.
우수한 범용 성능을 가지고 있습니다.
PCD 인서트(MND10 소재)는 알루미늄 합금 및 기타 비금속 소재의 황삭 및 정삭 가공에 적합합니다.
특히 PCD 칩브레이커 인서트는 가공 중 칩 랩핑 문제를 해결하기 위해 주로 사용되며 우수한 성능을 가지고 있습니다!
장점:
· 유니버설
· 쉬운 선택
· 빠른 배달
서비스:
· 온라인 스토어 서비스
· 현지 대리점 지원
· 기술적 지원
신청:
| MND10 | 알루미늄 합금 등 비철 재료의 절단에 적합합니다. |
| PCD 도구는 고규소 알루미늄, 금속 매트릭스 복합재(MMC) 및 탄소 섬유 강화 플라스틱(CFRP)과 같은 비철 재료로 제한됩니다. 홍수 냉각수가 있는 PCD는 티타늄 초정삭 작업에도 사용할 수 있습니다. |
|
| ·알루미늄 및 알루미늄 합금 | |
| ·구리, 황동, 청동 합금 | |
| ·아연 및 마그네슘 합금 | |
| ·탄소 섬유 | |
| ·에폭시 수지 | |
| ·플라스틱 | |
| ·유리섬유 합성물 | |
| ·흑연 합성물 |
사양:
| 각도 | 치수 | 등급 | ||||||
| ANSI 코드 | ISO 코드 | 팁 | IC mm |
에스 mm |
아르 자형 mm |
Φd mm |
르 mm |
국방부 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 이송 속도 권장 사항 | ||||||
| 노즈 반경(mm) | 라음 | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 이송 속도 f(mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
